Des illustrations pour situer les grandes familles d’équipements et préparer les bons contrôles. Elles ne reproduisent pas un modèle précis, ne constituent pas un schéma de branchement et ne représentent pas des interventions HSI. Pour identifier votre matériel, utilisez sa référence et la documentation du fabricant.
Ces photographies documentent des équipements réels. Utilisez-les pour décrire la forme d’une prise ; les fonctions et les branchements restent à vérifier sur votre modèle.
Ethernet : observer la fiche et son clip
La fiche possède un clip qui maintient le câble dans la prise. Contrôlez visuellement son état et le nom du port, sans tirer sur le fil. Une photo ne permet pas de déterminer le débit disponible : le câble, les ports et les équipements interviennent aussi.
Photo réelle : DiscDepotDundee.co.uk · Source Wikimedia Commons · CC BY-SA 4.0. Image redimensionnée et convertie en WebP, sans retouche du sujet. Licence conservée pour cette version.
Cette forme réversible identifie un connecteur USB-C. Elle ne garantit pas à elle seule la sortie vidéo, la puissance de charge ou une vitesse de transfert. Relevez les références du câble, du port et de l’accessoire avant de comparer leurs fonctions dans la documentation du fabricant.
Photo réelle : Flanoz · Source Wikimedia Commons · CC0 1.0. Image redimensionnée et convertie en WebP, sans retouche du sujet. Licence conservée pour cette version.
Illustration d’équipement générée par IA · Exemple générique, sans référence à un modèle précis · Repères matériel

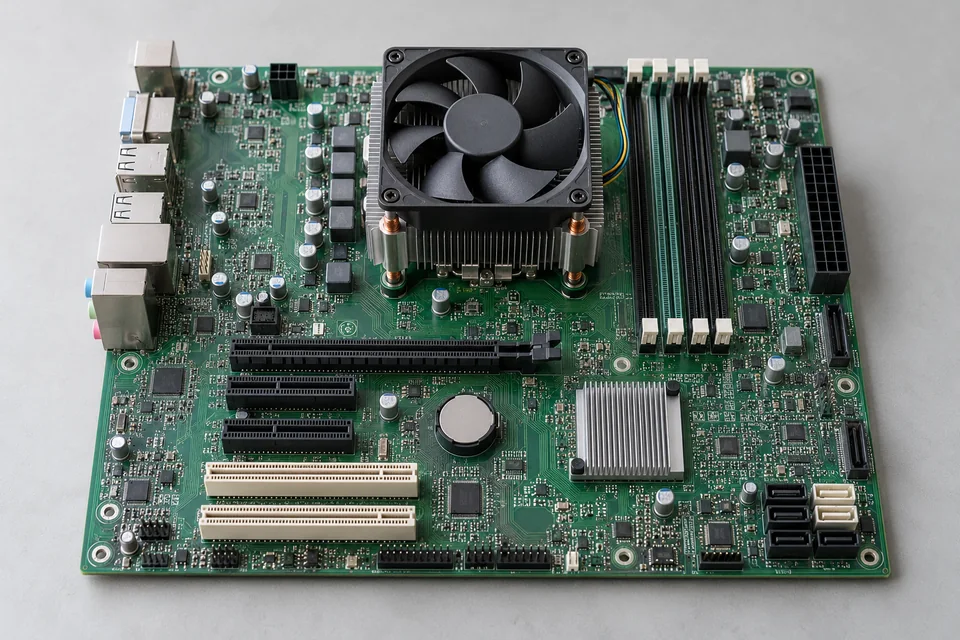

Carte mère et composants internes
La carte mère relie les composants du poste. L’illustration est un exemple générique : l’emplacement et la forme des connecteurs varient selon les générations et les modèles. Un écran noir ou un arrêt ne permet pas, à lui seul, de conclure à une panne de cette carte. Commencez par les signes observables sans démontage : alimentation, voyants, affichage et moment de l’incident.
Le contrôle utile
Préparez le modèle de l’ordinateur et les signes constatés. Ne démontez pas une alimentation et ne retirez pas des composants pour un essai sans précautions adaptées.
Illustration d’équipement générée par IA · Exemple générique, sans référence à un modèle précis · Repères matériel

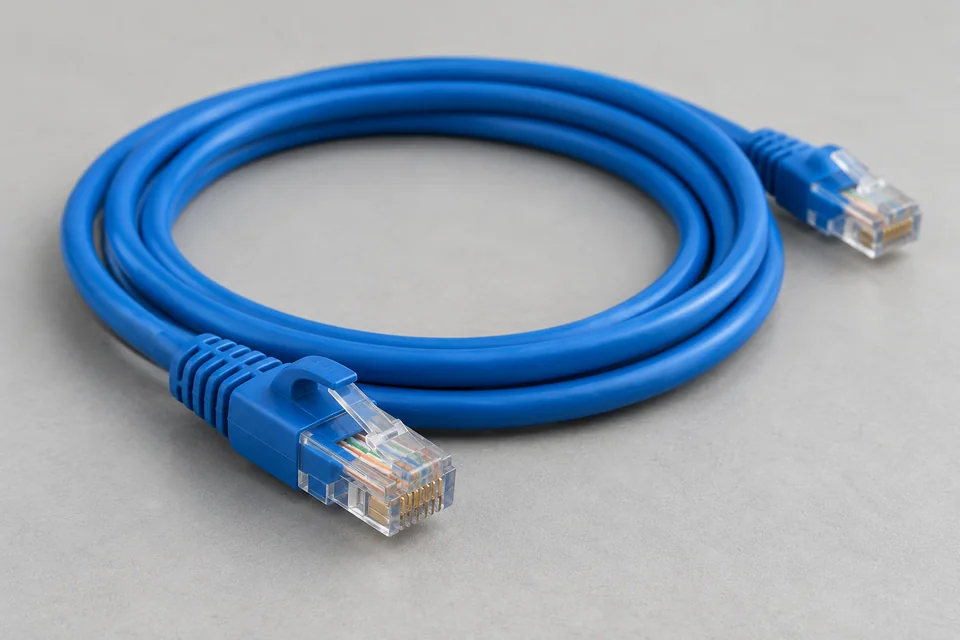

Câble Ethernet et prise réseau
Une liaison Ethernet relie un appareil au réseau par câble. Elle aide à comparer une panne filaire et une panne Wi-Fi, à condition que le poste utilise effectivement cette liaison. La couleur du câble ne permet pas de déduire sa catégorie ou le débit possible. Le marquage, l’état des prises et les spécifications des ports donnent un contexte plus fiable.
Le contrôle utile
Notez les deux appareils reliés et les voyants éventuels. Testez un autre câble compatible connu avant de modifier toute l’installation.
Illustration d’équipement générée par IA · Exemple générique, sans référence à un modèle précis · Repères matériel

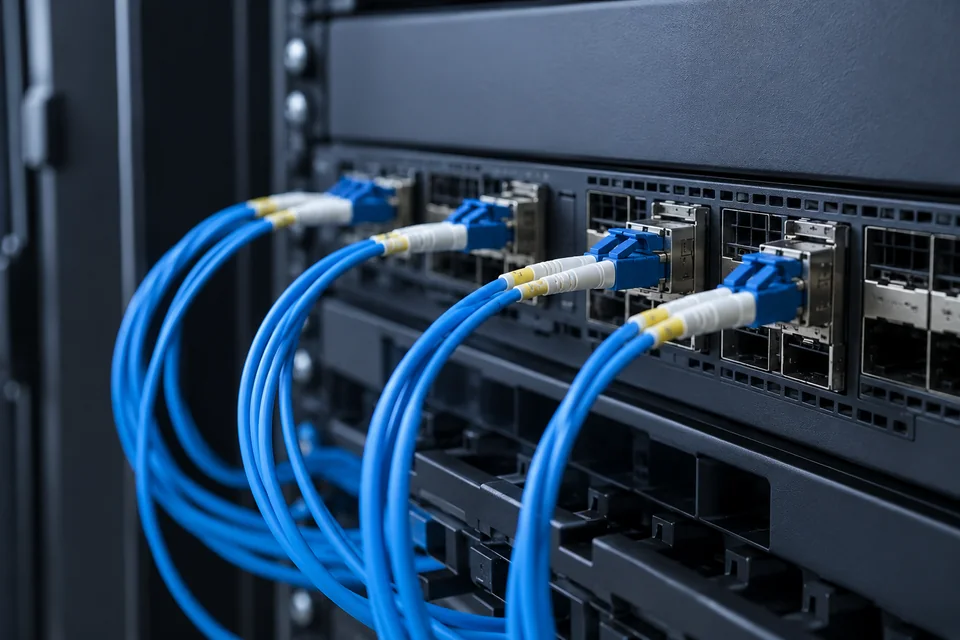

Liaisons optiques sur un équipement réseau
Cette illustration évoque des liaisons optiques dans une infrastructure ; elle ne représente pas le câblage habituel de tous les domiciles. Une prise Ethernet et une liaison optique utilisent des connecteurs différents. Photographiez les branchements en place et relevez les noms des ports plutôt que de conclure sur leur rôle à partir de leur couleur.
Le contrôle utile
Ne débranchez pas une liaison optique pour un essai improvisé et ne regardez pas dans un connecteur. Dans une installation gérée, sollicitez la personne responsable du réseau.
Illustration d’équipement générée par IA · Exemple générique, sans référence à un modèle précis · Repères matériel

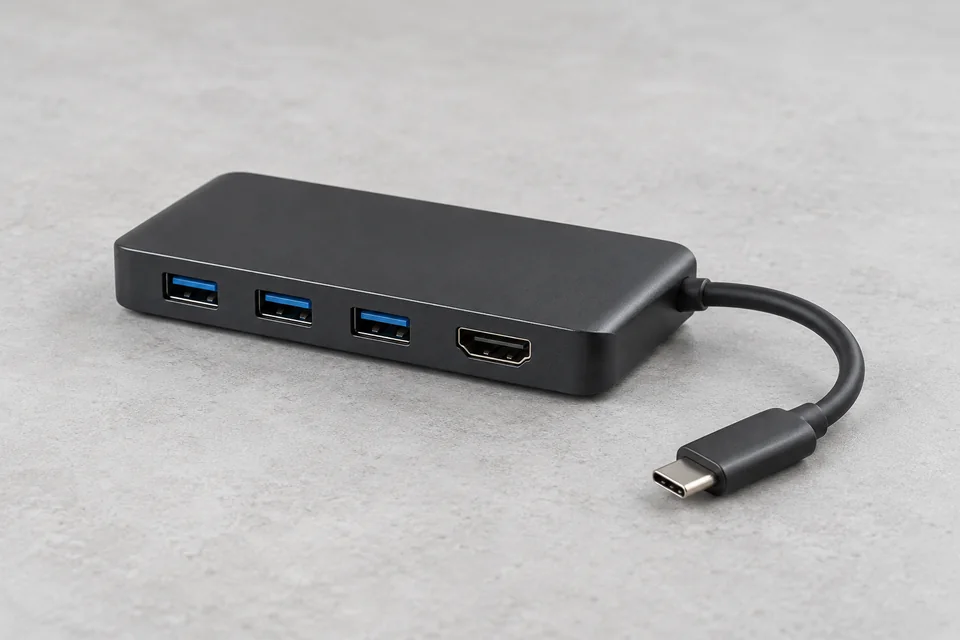

Hub USB-C et extensions de ports
Un hub ajoute des ports au poste ; ce n’est pas un support de stockage ou de sauvegarde. L’illustration présente un exemple générique de cet accessoire. Vérifiez les fonctions du port du poste, du câble et de l’accessoire. L’apparence USB-C ne suffit pas à garantir la vidéo, la charge ou une vitesse donnée.
Le contrôle utile
Relevez les références du poste et du hub, la source d’alimentation et le périphérique touché. Comparez une connexion directe compatible lorsque cela est possible.
Illustration d’équipement générée par IA · Exemple générique, sans référence à un modèle précis · Repères matériel

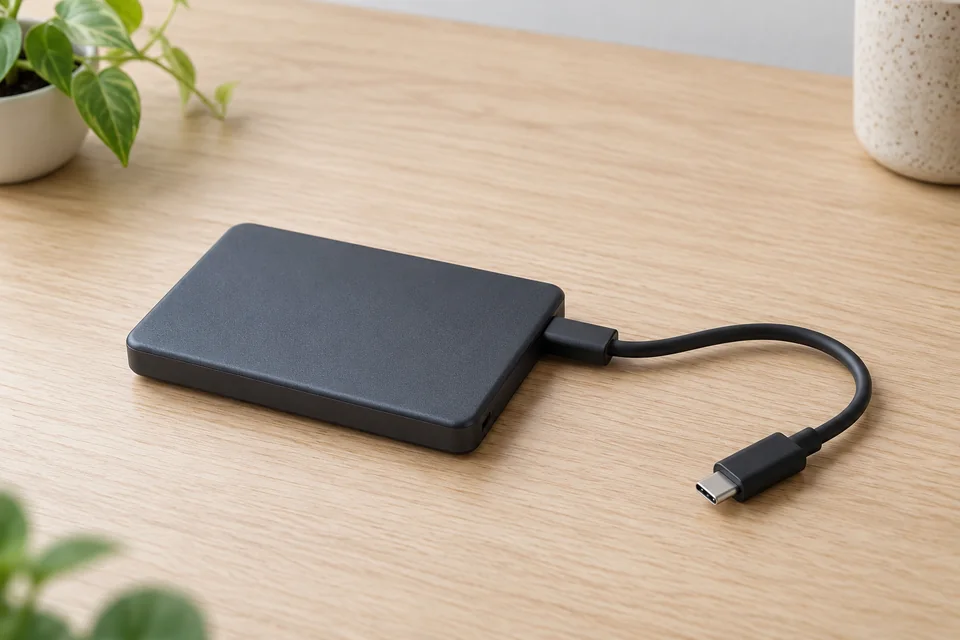

Stockage externe pour copie indépendante
Un support externe peut conserver une copie des fichiers, à condition que la copie ait été réalisée et contrôlée. Sa présence ne prouve ni la fraîcheur de la sauvegarde ni la capacité à restaurer. Vérifiez les dossiers importants et ouvrez quelques documents copiés. Organisez la protection du support et sa séparation du poste lorsque la sauvegarde n’est pas utilisée.
Le contrôle utile
Notez la date de la dernière copie et testez une restauration dans un dossier distinct. En cas de demande de formatage, arrêtez-vous si le support contient des données uniques.
Illustration d’équipement générée par IA · Exemple générique, sans référence à un modèle précis · Repères matériel

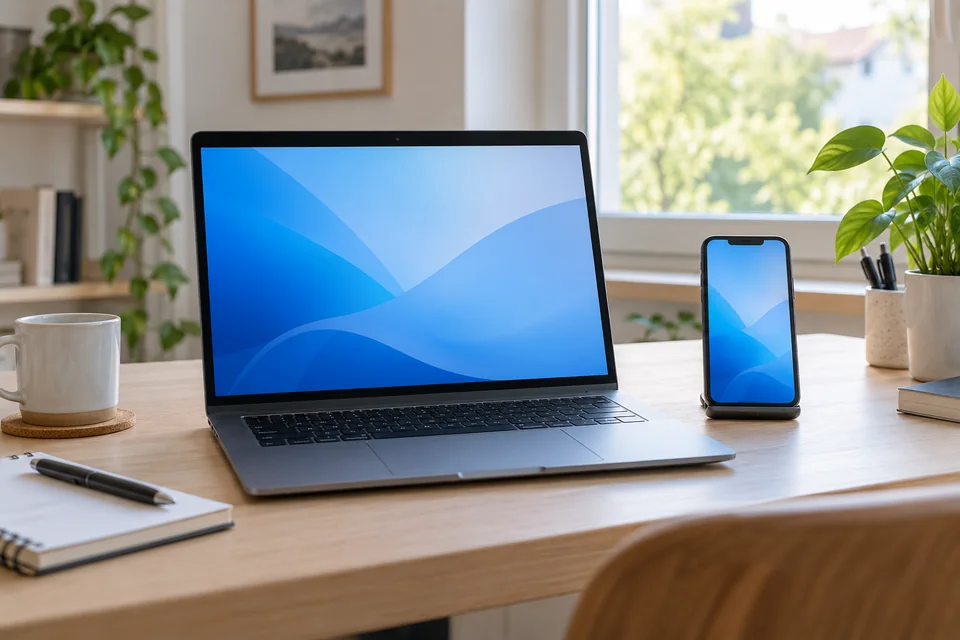

Ordinateur et téléphone : plusieurs comptes
Deux appareils peuvent afficher des contenus différents parce qu’ils utilisent des comptes distincts, des copies locales ou une synchronisation incomplète. Identifiez l’adresse connectée et l’emplacement réel des fichiers. Pour une connexion Internet, comparez les appareils dans les mêmes conditions et distinguez le Wi-Fi des données mobiles du téléphone.
Le contrôle utile
Gardez un accès déjà fonctionnel jusqu’à la vérification des moyens de récupération. Ne publiez ni code de validation ni capture contenant des informations privées.
Illustration d’équipement générée par IA · Exemple générique, sans référence à un modèle précis · Repères matériel

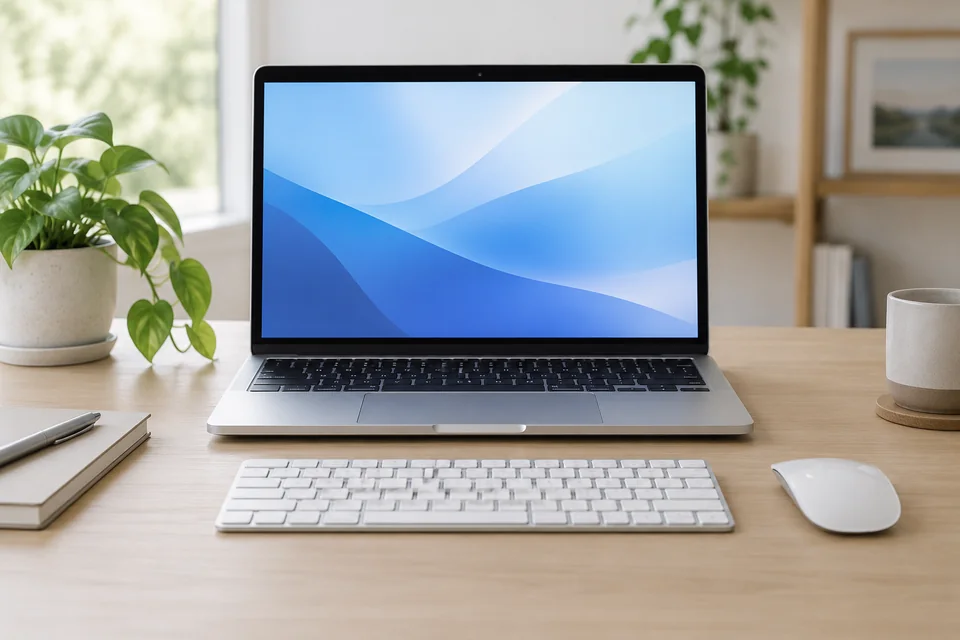

Poste Mac et accessoires de travail
Un poste Mac comprend aussi les applications, périphériques et données nécessaires à l’utilisateur. Relevez le modèle et la version de macOS, puis vérifiez une sauvegarde exploitable. Les procédures de démarrage dépendent du type de puce ; une illustration générique ne permet pas d’identifier sa configuration.
Le contrôle utile
Testez documents, messagerie et périphériques après migration. Conservez l’ancien appareil jusqu’à la validation des usages essentiels.
Illustration d’équipement générée par IA · Exemple générique, sans référence à un modèle précis · Repères matériel

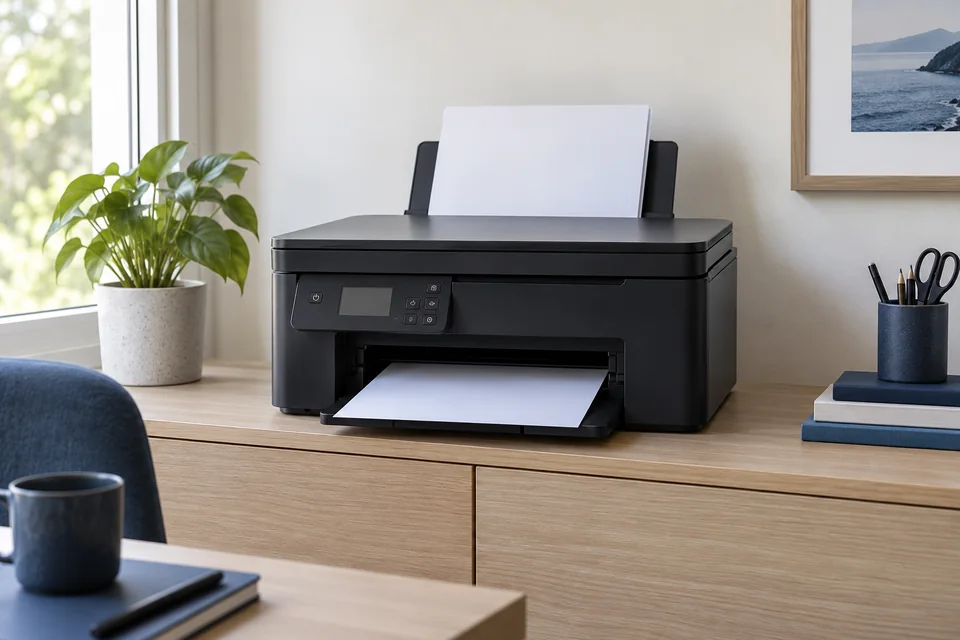

Imprimante et test autonome
L’imprimante peut être allumée tout en étant inaccessible depuis un poste. Distinguez son propre état, sa connexion et les paramètres du logiciel. Une page de test lancée depuis son panneau, lorsque le modèle le prévoit, apporte une information différente d’une impression envoyée depuis le PC. Conservez le message exact et le réseau utilisé avant de supprimer les pilotes.
Le contrôle utile
Relevez le modèle, USB ou réseau, et les appareils qui peuvent encore imprimer. Évitez de changer simultanément réseau, pilote et application.
Photographiez le message complet, puis une vue des branchements sans déplacer l’installation. Masquez les noms de comptes, numéros de série inutiles, QR codes de connexion et informations personnelles. Gardez la photo d’origine pour pouvoir relire les détails lors de l’échange.
Caractéristiques de la capacité et de la référence indiquées, consultées le . Les vitesses sont des maxima constructeur dans leurs conditions de test. Ces exemples documentaires ne sont ni un classement ni une indication de disponibilité chez HSI.
6 références documentées.
Capacité, interface et performances maximales déclarées — valeurs propres à chaque référence
Aucune référence documentée dans cette combinaison. Effacez un filtre pour retrouver les autres exemples.
Gio = Go × 1 000 000 000 / 1 073 741 824, avant réservations et partitions. TBW désigne le cumul d’écritures déclaré selon les conditions du constructeur : il ne prédit ni la date d’une panne ni l’état d’un exemplaire. Interpréter une alerte de santé.
Kingston A400 960 Go
SA400S37/960G
La référence SA400S37/960G identifie la version 2,5 pouces de 960 Go. Sa capacité annoncée est inférieure aux 1 000 ou 1 024 Go des autres exemples : comparez le volume à conserver avant de regrouper ces disques sous l’appellation approximative « 1 To ».
Le document associe 500 Mo/s en lecture et 450 Mo/s en écriture à cette capacité. Il couvre aussi d’anciennes variantes M.2 SATA dont les références commencent différemment. Le suffixe S37 fait partie de l’identification ; une étiquette A400 seule ne décrit pas le format de l’exemplaire.
Le SKC600/1024G est le KC600 au format 2,5 pouces. La gamme comprend également du mSATA : le nom KC600 ne suffit donc pas pour acheter un boîtier ou préparer un remplacement. Vérifiez la référence complète, le logement et les raccordements de l’ordinateur.
Ses 1 024 Go correspondent à environ 953,67 Gio avant les réservations et les partitions. Cette conversion sert à comparer des unités ; elle ne donne pas l’espace libre après installation du système. Le volume occupé, les données conservées et la place souhaitée pour l’usage futur restent à relever.
La page Samsung de cette référence indique 1 000 Go et le format 2,5 pouces. Son interface SATA ne se transforme pas en NVMe par l’ajout d’un boîtier USB : l’adaptateur doit correspondre au support installé et sa propre liaison peut limiter le transfert.
Les valeurs annoncées atteignent 560 Mo/s en lecture et 530 Mo/s en écriture séquentielle. Samsung précise les conditions matérielles et l’usage de TurboWrite pour la mesure d’écriture. Ces plafonds ne prédisent pas la durée d’une copie de petits fichiers ni les performances d’un disque presque rempli.
Le SNV3S/1000G est un NV3 M.2 2280 de 1 To. La fiche actuelle distingue également une famille 2230, plus courte, portant d’autres références. Pour un portable compact, la position de la fixation et la longueur disponible comptent autant que l’indication NVMe.
La ligne 1 To annonce 6 000 Mo/s en lecture et 4 000 Mo/s en écriture. Le maximum de 5 000 Mo/s en écriture mis en avant pour la gamme concerne d’autres capacités ; il ne faut pas le recopier sur cette référence. Son endurance déclarée de 320 TBW est un repère documentaire distinct de la capacité de stockage.
La fiche du KC3000 distingue les versions 512, 1 024, 2 048 et 4 096 Go. Pour le SKC3000S/1024G, la ligne séquentielle est de 7 000 Mo/s en lecture et 6 000 Mo/s en écriture. Le couple 7 000/7 000 de la présentation générale ne s’applique pas à toutes les capacités.
Les dimensions annoncées sont de 80 × 22 × 2,21 mm pour 512 et 1 024 Go, contre une épaisseur différente pour les plus grandes versions. Pour un logement étroit, confrontez l’épaisseur exacte, le dispositif thermique et la notice de l’ordinateur ; le seul format 2280 ne valide pas l’ensemble du montage.
Le modèle 1 To porte ici la référence MZ-V9S1T0BW. Sa fiche mentionne PCIe 4.0 ×4 ou 5.0 ×2 : génération du bus et nombre de voies sont deux indications distinctes. La présence du chiffre 5.0 ne signifie donc pas une liaison PCIe 5.0 ×4.
La lecture maximale publiée est de 7 150 Mo/s pour 1 To, tandis que les versions 2 et 4 To affichent 7 250 Mo/s. L’écriture maximale indiquée est de 6 300 Mo/s, dans les conditions de test et de cache décrites par Samsung. Ces chiffres ne constituent pas une mesure réalisée par HSI.
Dimensions publiées : Max. 80,15 × 22,15 × 2,38 mm.
Quelle place reste-t-il après le transfert prévu ?
Ce calcul compare un volume saisi à la capacité nominale de l’un des exemples. Choisissez la part cible à garder libre. Il ne confirme ni la compatibilité matérielle ni la possibilité de cloner les partitions ou de démarrer le système.
Formule : budget de volume = capacité cible × (1 − réserve / 100). Convertir d’abord le volume dans la même unité.
Exemple : 500 Gio = environ 536,87 Go. Sur une capacité nominale de 1 000 Go avec 20 % à garder libre, le budget est de 800 Go et la différence avec ce budget est d’environ 263,13 Go. Cela ne valide pas un clonage.
Observer le format et l’étiquette de deux SSD réels
Ces photos de repérage montrent un Crucial m4 CT128M4SSD2 de 128 Go et un Samsung 980 PRO de 1 To. Ce sont des exemples physiques distincts des six références du tableau ; leurs étiquettes aident à repérer le modèle et le format.
Samsung 980 PRO : un module M.2 NVMe réel
Le module porte la mention PCIe 4.0 NVMe et la capacité 1 TB. Relevez le modèle et les dimensions, puis vérifiez la notice du poste : la photo ne démontre pas la compatibilité d’un emplacement.
Photographie : D-Kuru / Wikimedia Commons / CC BY-SA 4.0. Redimensionnement et conversion WebP, sans recadrage ni retouche du sujet.
Crucial m4 : lire la référence d’un SSD SATA 2,5 pouces
L’étiquette distingue le modèle CT128M4SSD2, la capacité 128 GB et l’interface SATA. Pour identifier le support, utilisez la référence P/N plutôt que de confondre le modèle avec son numéro de série.
Photographie : Raimond Spekking / Wikimedia Commons / CC BY-SA 4.0. Redimensionnement et conversion WebP, sans recadrage ni retouche du sujet.
Schéma explicatif original : les formats ne sont pas représentés à l’échelle. Vérifiez la notice du poste avant de choisir un support.
USB-C : connecteur, données et alimentation doivent être vérifiés séparément
Pour choisir un ensemble USB-C, décrivez l’usage puis vérifiez chaque élément de la chaîne. Le tableau sépare la forme du connecteur, les débits et l’alimentation.
SSD : capacité, TBW, DWPD et MTBF ne sont pas quatre durées de vie
Les indicateurs d’une fiche SSD décrivent des grandeurs et des conditions différentes. Le tableau ne donne aucune valeur de garantie ni prévision de panne pour un matériel du portail.
Sur petit écran, le tableau peut se parcourir horizontalement.
SSD : capacité, TBW, DWPD et MTBF ne sont pas quatre durées de vie
Indicateur
Nature du repère
Erreur de lecture à éviter
Capacité en Go ou To
Quantité de stockage annoncée
L’assimiler au cumul d’écritures admissible
TBW
Volume cumulé d’écritures associé aux conditions d’endurance annoncées
Le lire comme un espace de stockage disponible
DWPD
Écritures de l’équivalent de la capacité du disque par jour sur une période définie
Oublier la capacité et la durée de référence
MTBF
Indicateur statistique de fiabilité selon un modèle et des conditions
Le convertir en date de panne certaine d’un exemplaire
Comparer des indicateurs avec leurs hypothèses
Pour rapprocher TBW et DWPD, il faut connaître la capacité, la période de référence et les conventions du constructeur. Deux chiffres identiques de DWPD sur des capacités différentes ne représentent pas le même volume quotidien. Conservez le document complet, pas seulement le nombre le plus élevé.
Garder le suivi d’usage et la récupération distincts
Les données de suivi du SSD peuvent aider à connaître son usage, mais elles ne remplacent pas une copie indépendante des fichiers. Une limite d’endurance annoncée et un état observé ne prédisent pas tous les motifs de perte de données. Un choix de matériel doit aussi considérer la compatibilité et le besoin réel.
Un SSD de 1 To et un indicateur de 300 TBW désignent-ils 300 To disponibles ?
Non. Le To décrit ici la capacité ; le TBW concerne un cumul d’écritures selon les conditions annoncées.
Le MTBF garantit-il qu’un SSD individuel fonctionnera aussi longtemps ?
Non. C’est un indicateur statistique, pas une durée garantie pour chaque exemplaire.
